万能ロジック
Texas Instruments社のSN74LVC1G99を搭載したブレイクアウト基板です。4つの入力（A, B, C, D）とOEピンの接続先（VCC/GND/入力信号）を変えるだけで、さまざまなロジック機能を1チップで実現できます。
部品箱に1つ入れておくと「インバータが1個だけ欲しい」「シュミットトリガで波形を整えたい」——そんな場面で、手持ちの部品ですぐに試すことができます。
接続を変えるだけで必要なロジックに対応できる、電子工作の心強いお守りです。

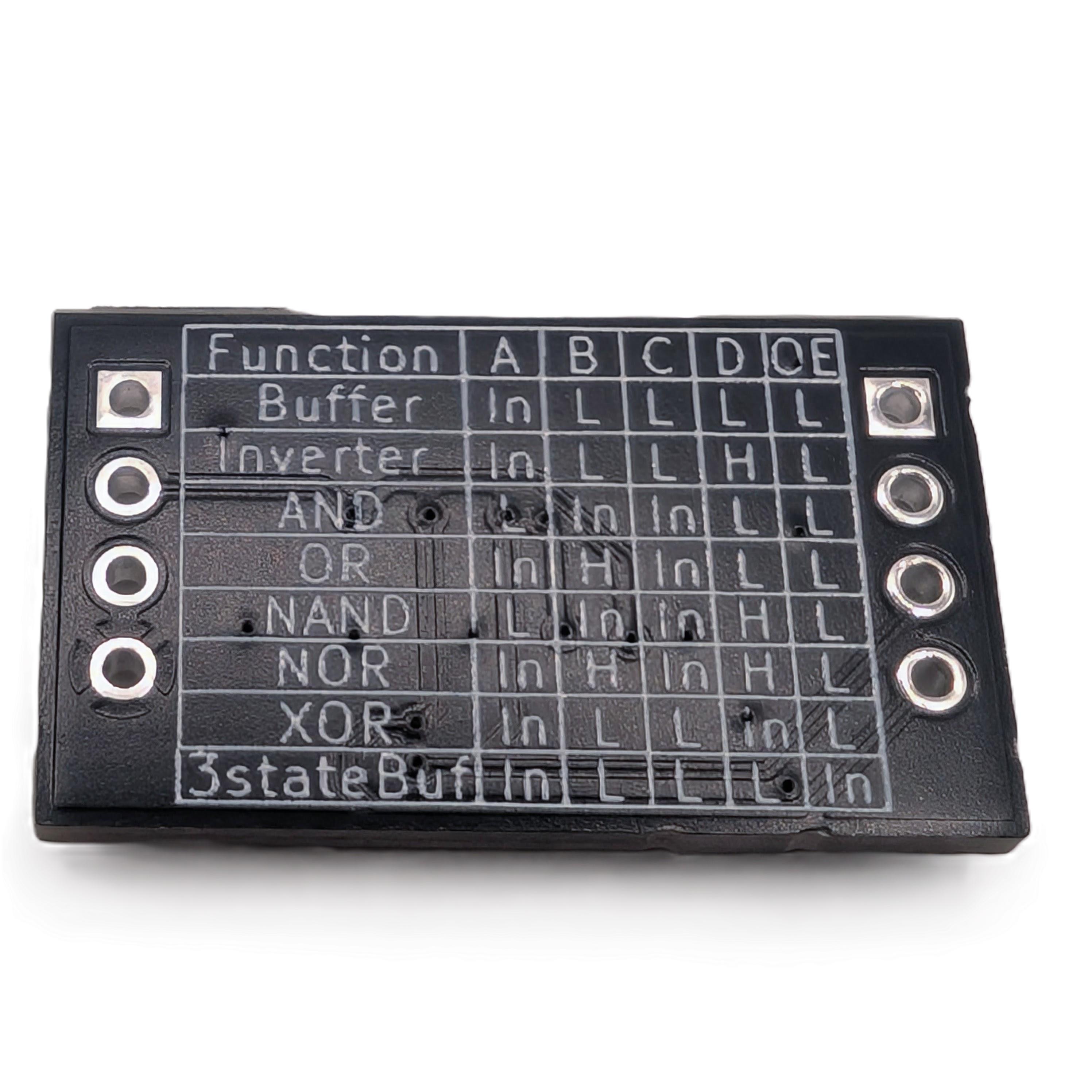

対応論理機能
OEピンと入力A, B, C, Dの接続を変えることで、以下の論理機能を実現できます。
| 論理機能 | 説明 | 出力式 |
|---|---|---|
| AND | 論理積：すべての入力がHのときHを出力 | Y = A · B |
| OR | 論理和：いずれかの入力がHのときHを出力 | Y = A + B |
| NAND | 否定論理積：ANDの出力を反転 | Y = A · B |
| NOR | 否定論理和：ORの出力を反転 | Y = A + B |
| XOR | 排他的論理和：入力が異なるときHを出力 | Y = A ⊕ B |
| XNOR | 排他的否定論理和：入力が同じときHを出力 | Y = A ⊕ B |
| バッファ | 入力をそのまま出力（信号増幅） | Y = A |
| インバータ | 入力を反転して出力 | Y = A |
| 2:1 MUX | 2入力マルチプレクサ：セレクタで入力を選択 | Y = S ? B : A |
| 3ステートバッファ | OEでハイインピーダンス制御可能 | Y = OE ? A : Hi-Z |
特徴
-
多彩な論理機能
AND、OR、NAND、NOR、XOR、XNOR、バッファ、インバータ、2:1マルチプレクサ、3ステートバッファなど
-
シュミットトリガ入力
ノイズの多い信号でも安定した動作を実現
-
広い動作電圧範囲
1.65V～5.5Vで動作可能
-
5Vトレラント入力
異なる電圧間でのレベル変換に対応
-
はんだジャンパ対応
VCC/GNDへの固定接続が可能
-
ブレッドボード対応
2.54mmピッチでブレッドボードに直接挿入可能
仕様
- 搭載IC
- Texas Instruments SN74LVC1G99
- 動作電圧（VCC）
- 1.65V ～ 5.5V
- 入力電圧（5Vトレラント）
- 最大5.5V（VCCに関わらず）
- 伝播遅延時間
- 最大5.9ns（VCC=3.3V時）
- 入力タイプ
- シュミットトリガ入力
- ピンピッチ
- 2.54mm（ブレッドボード対応）
- 基板サイズ

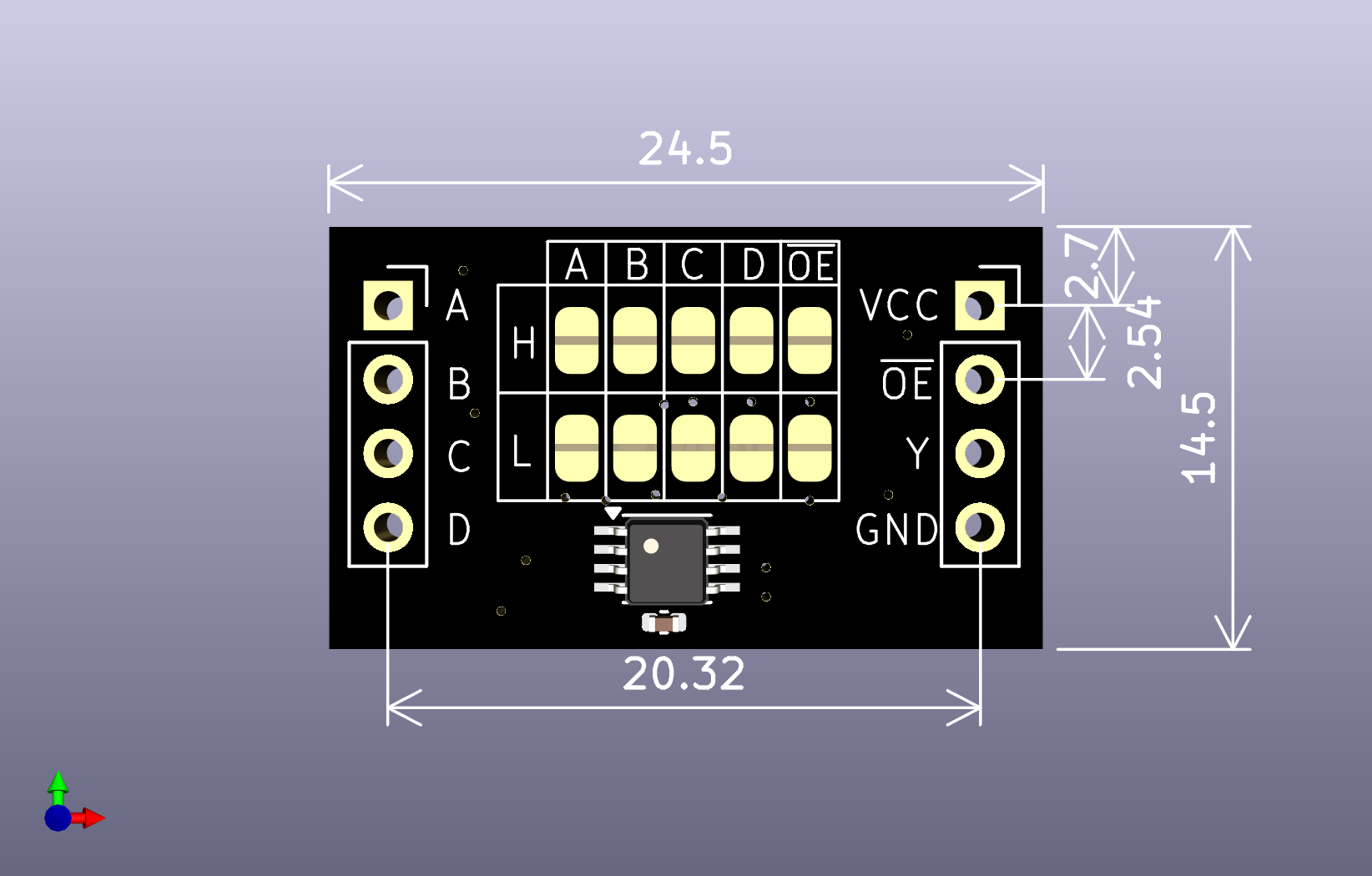

- 詳細は寸法図を参照
こんな用途に
- 電子工作の試作・実験
- 論理回路の学習・教育
- ブレッドボードでのプロトタイピング
- 異なる電圧レベル間の信号変換（レベルシフタ）
- マイコンとの組み合わせによる信号処理
- ノイズの多い環境での信号整形（シュミットトリガ）

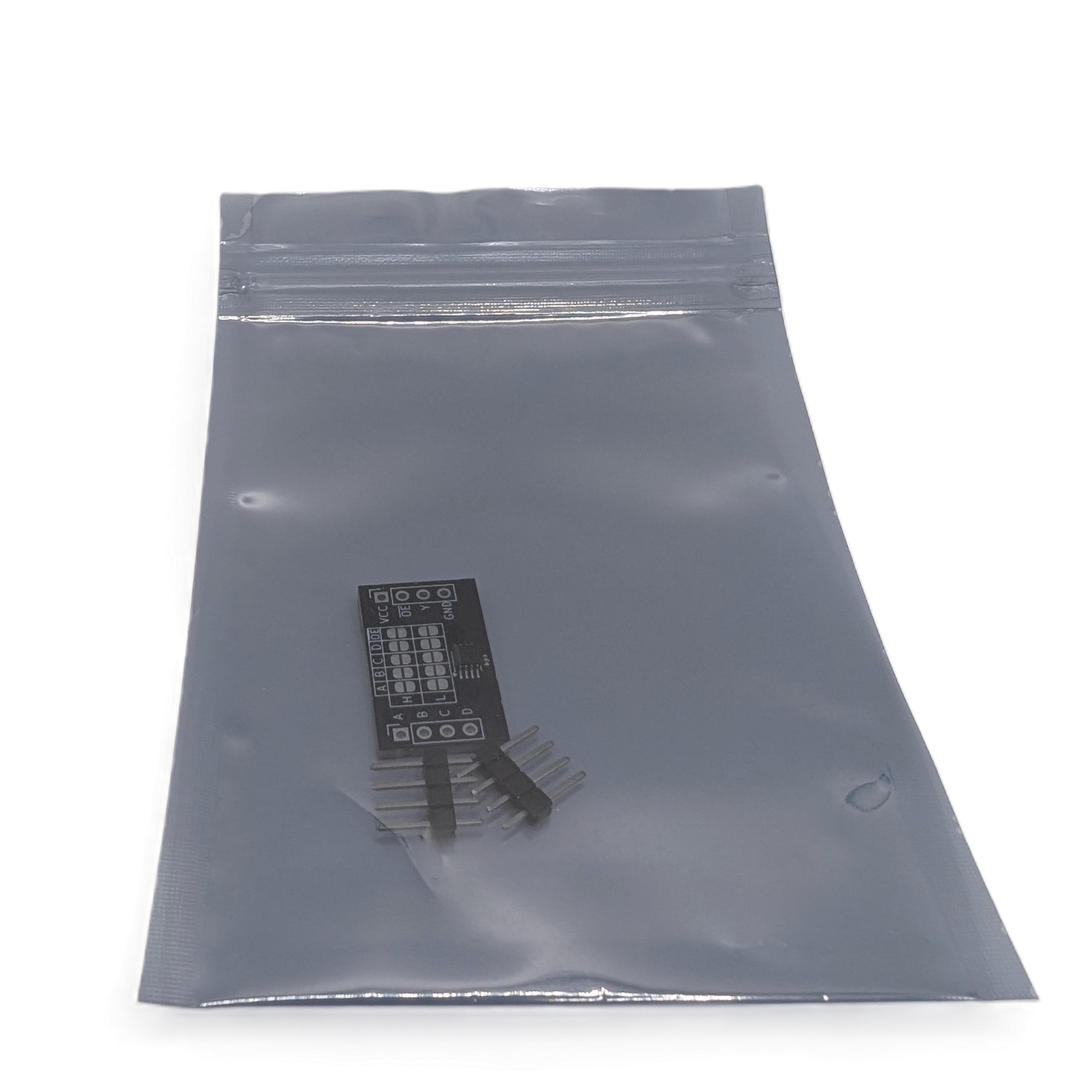

内容物
- 万能ロジック基板 × 1
- 2.54mmピッチピンヘッダ（1×4） × 2
