2.54mmピッチ-コンスルー変換キット

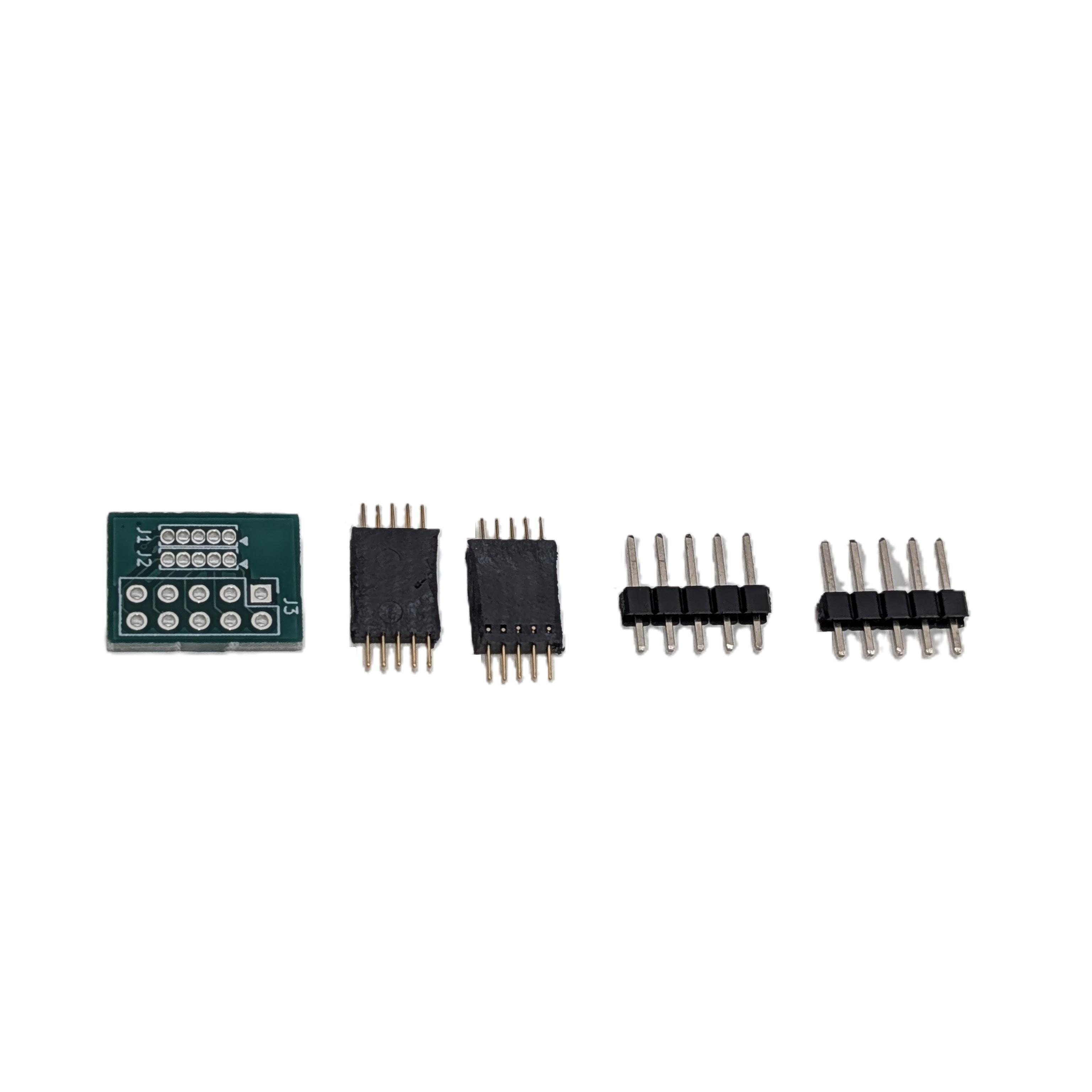

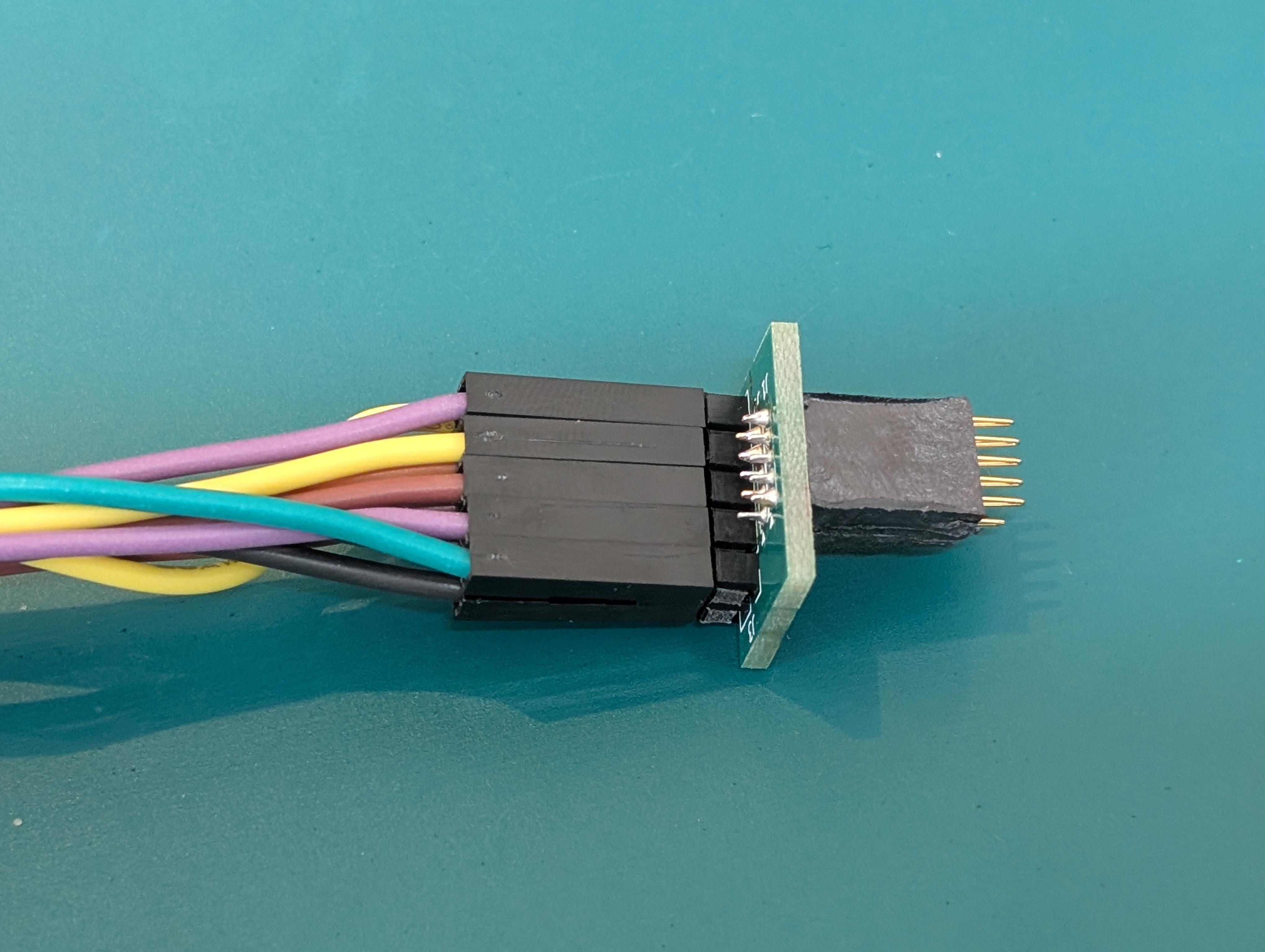

2.54mmピッチ 10ピン（5ピン×2）のピンヘッダを、マックエイト社の1.27mmピッチ5ピンコンスルー×2に変換するキットです。

ターゲット側は単なるスルーホールのため、はんだ付け不要でデバッグポイントやテストポイントとして使用できます。部品面/半田面両方からのアクセスも可能です。

販売準備中

特徴

ピン機能を自由に割り当てられるため、SWD/JTAG/UART/ロジアナ等様々なデバッグインターフェースに対応できます。
コンスルーとピンヘッダーを必要なピン数にカットして使用することで、ターゲット側フットプリントを最小にできます。

ピン数	配置	用途例
3ピン	1×3	UART（TX, RX, GND）、I2C（SCL, SDA, GND）
4ピン	1×4	SWD Minimum（VCC, SWCLK, SWDIO, GND）
5ピン	1×5	SWD + SWO（VCC, SWCLK, SWDIO, SWO, GND）、SPI（SCLK, MOSI, MISO, CS, GND）
6ピン	2×3	SWD Full（VCC, SWCLK, SWDIO, SWO, nRESET, GND）、JTAG Minimum（TCK, TMS, TDI, TDO, VCC, GND）
8ピン	2×4	JTAG Full（TCK, TMS, TDI, TDO, TRST, nRESET, VCC, GND）
10ピン	2×5	ARM Cortex Debug 10pin / 8chロジックアナライザ

3〜10ピンのターゲット側フットプリント・シンボルをKiCadライブラリとして無償提供しています。

STDC14専用変換キット: STLINKシリーズ（STLINK-V3MINIEなど）のSTDC14コネクタには、SWD信号を最適化した専用の変換キットをご用意しています。→ STLINKコネクタ（STDC14）-コンスルー変換キット

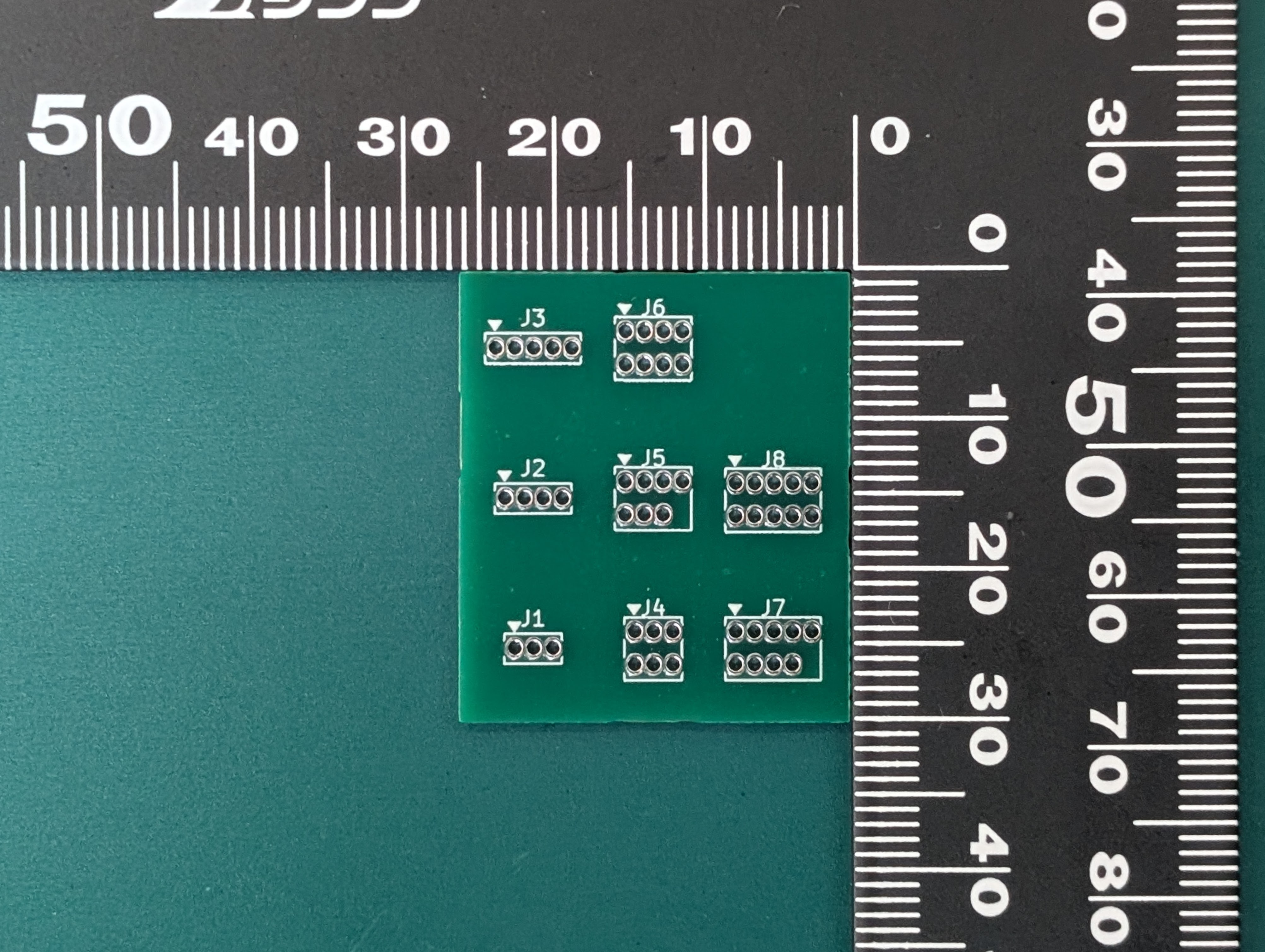

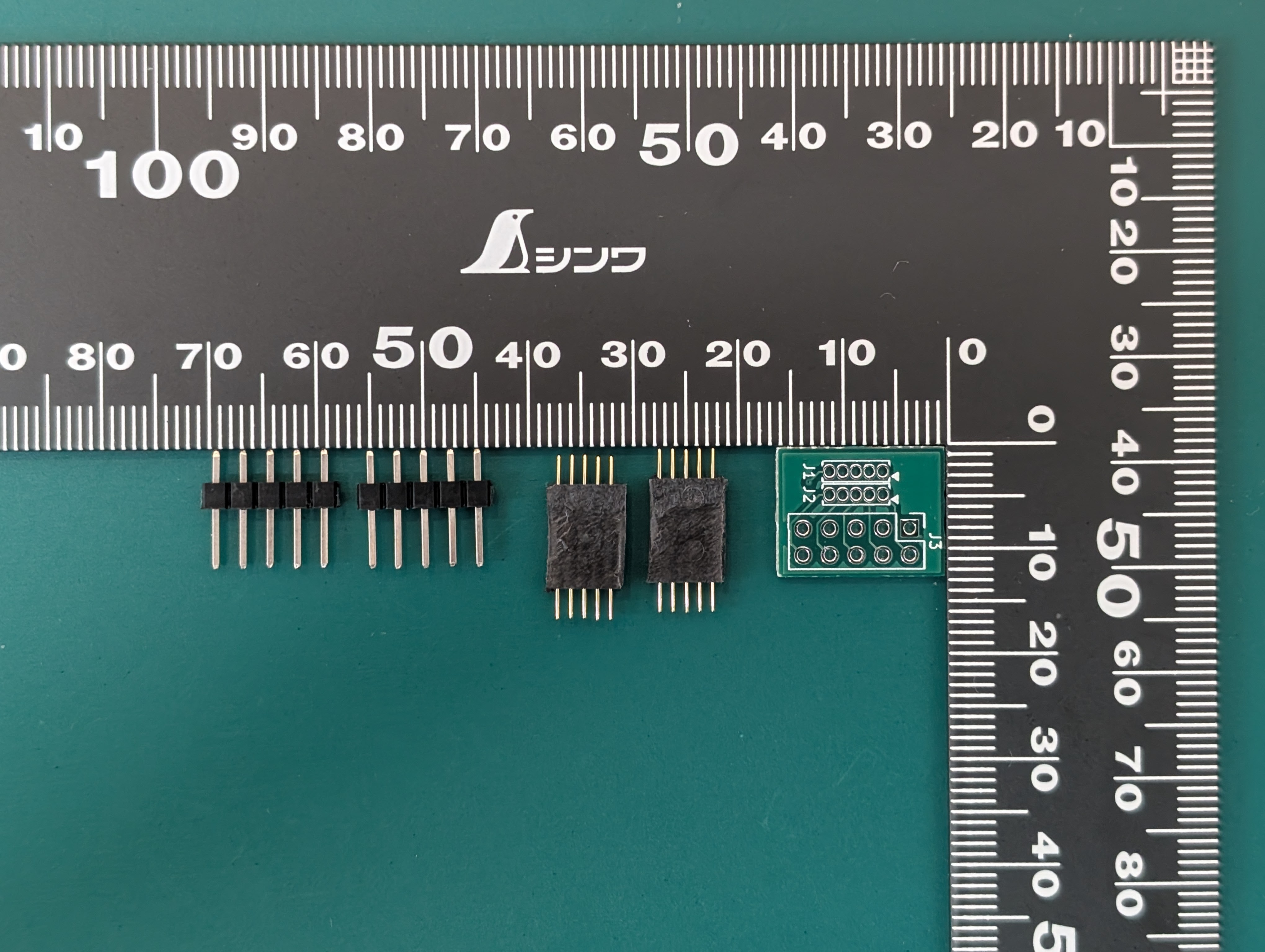

ピン数ごとのターゲット基板側フットプリントサイズです。必要なピン数にカットして使用することで、フットプリントを最小化できます。

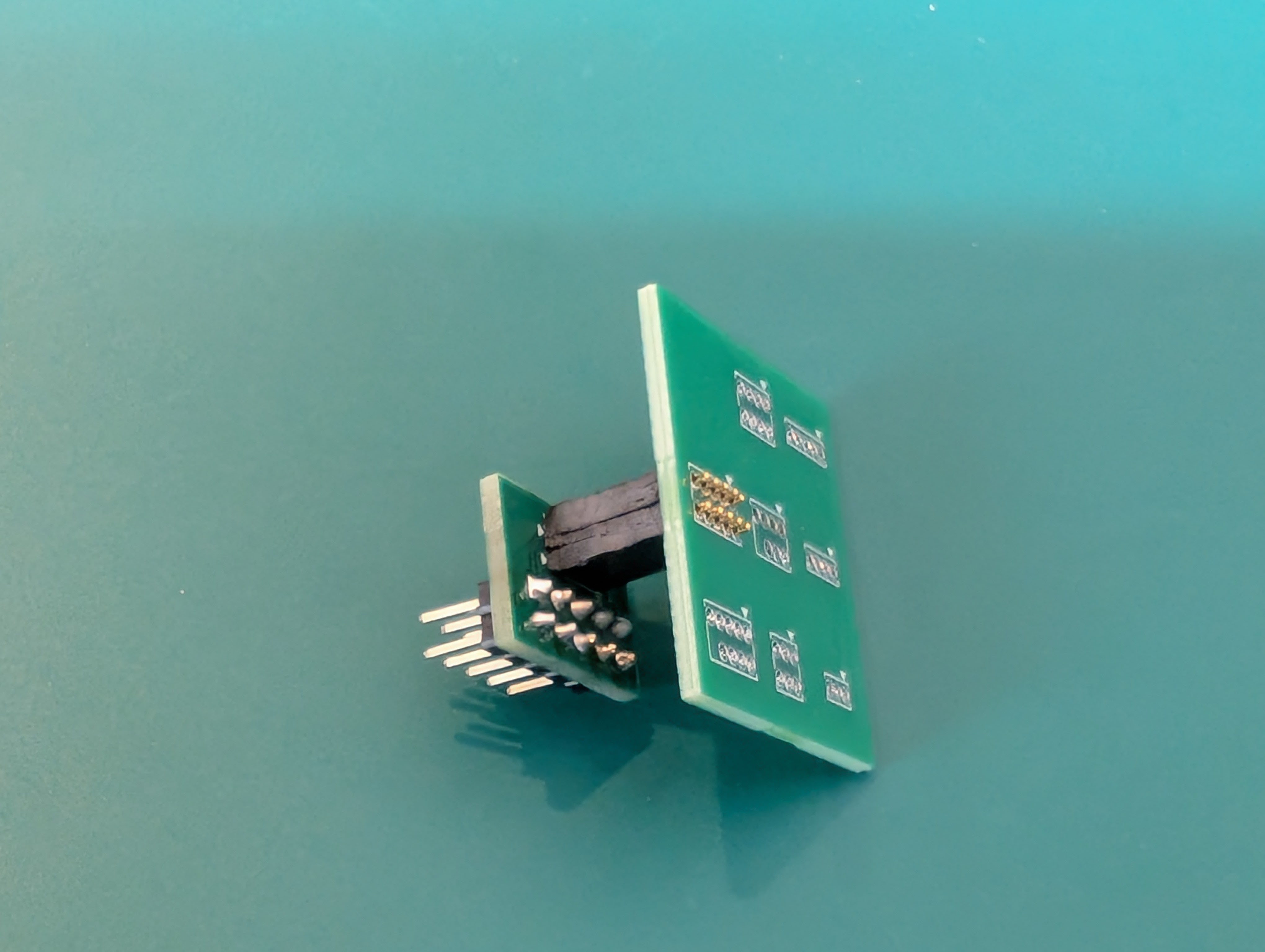

ターゲット側は部品実装不要・部品高さ0mm・部品面/半田面両面からのアクセスが可能です。

必要なピン数に合わせてコンスルーとピンヘッダーをカットして使用できます。
カットする場合は以下の手順で慎重にカットしてください。

1. カット位置を決める: 3pinにする場合、不要な2pin側からカットします。残したいピンの隣のピンの金属を支えにしてニッパーを入れます。
2. 片側ずつカットする（ニッパーの場合）: ニッパーで一気に全てカットしようとすると樹脂が割れて破損する可能性があります。まず片側から筋を入れ、裏返して逆側からカットしてください。超音波カッターなどでは一気にカット可能です。
3. 仕上げ: カット面に残った隣のピンの金属を取り除いてから、バリをニッパーでカットして仕上げます。
